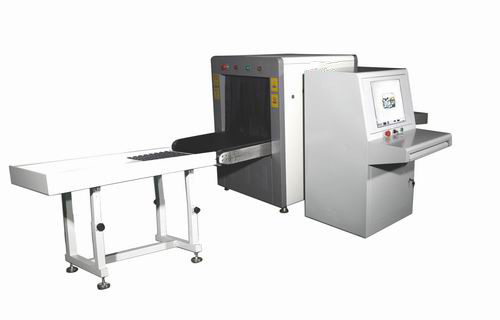

X Ray Machine Mobile/IC/Baterry/équipement d'essai de carte mère ordinateur portable de voiture
Caractéristiques :
| modèle | 3500A (rayon X 100KV) |
| Affichage | 22" moniteur d'affichage à cristaux liquides |
| Région d'image | 600*415 millimètre |
| Résolution d'image | 110 LP/CM |
| Pixel de CCD | 1,3 millions |
| Spéc. de caméra | CCD 25 frames/m de l'image Intensifier+Digital |
| Rapport optique | 120 (géométrique)/1200 (système) |
| Tension de sortie de rayon X | 90 | 130 KILOVOLTS |
| Champ visuel | 0 | 70℃ l'inclinaison, 360℃ tournent |
| Tache focale | 5 um |
| Type de tube à rayon X | Tube fermé |
| Alimentation d'énergie | C.A. 110~230V/50~60HZ monophasé |
| Poids | 1100KG |
| Poids testable | échantillon <5> |
| Tableau de travail | X / Y/Z/axe de Q |
| Opération manuelle | par le clavier/souris/positionnement de navigation |
| Unité centrale de traitement | Intel Pentium |
| Mémoire | 2GB |
| Système informatique | Win7 |
| Entrée | Clavier |
| Sortie de rapport | Économies manuelles/automatiques ont examiné le Doc. |
| fonction visuelle | Norme |
| Dimension | 1160*1090*1857 millimètre |
| Navigation | Navigation de balayage automatique |
| vue 3D | Imitation |
| Le vide, BGA, distancent l'inspection | Automatique-inspectez la fonction settable |
| Inspection automatique de BGA | placez le compte de l'inspection, de la mesure et de la bulle de BGA |
| Région d'inspection | X / Direction plate de Y |
| Isolement spécial | Non |
| Humidité de la température | 0-40℃ 0-90% |
| Matières en suspension | la poussière de non-conductivité |
Applications :
1. Semi-conducteur : Structure intérieure d'IC, FC, inspection de paquet de CSP
2. Le moulage d'aluminium se rapporte aux voitures, au &fissure de bulle du caoutchouc et à l'inspection de produits de résine
3. Circuit court et ouvert dans le paquet de BGA, le secteur de bulle dans l'inspection de BGA et l'automatique-jugement
4. Aérospatial et militaires, profil aérodynamique, balle etc.
5. Trochisque dans la médecine, FRP dans les produits chimiques, résine, céramique.
6. Batterie au lithium, inspection de composants électroniques (le condensateur, résistance, diode et audion, a mené etc.)
Caractéristiques :
1. Tube à rayon X micro importé avec l'emballage original (100/130Kv a fermé le tube), intensificateur d'image sensible haut, 1,3 millions de pixels industriels
caméra CCD numérique, capable détecter l'article <5>
2. Puissance élevée réglable géométrique et rapport optique de système, facile de découvrir le défaut minuscule avec la vitesse de détection élevée.
3. Carte de navigation de système, dirigeant rapidement et plaçant exactement.
4. Observez l'objet à ±70°, détectant de l'angle particulier, facile avec détecter la structure intérieure
l'axe 5.Five se déplaçant du même rang, avec la fonction de la commande numérique par ordinateur automatique-détecte dans la quantité, appropriée à la détection dans la grande quantité avec de grande précision.
